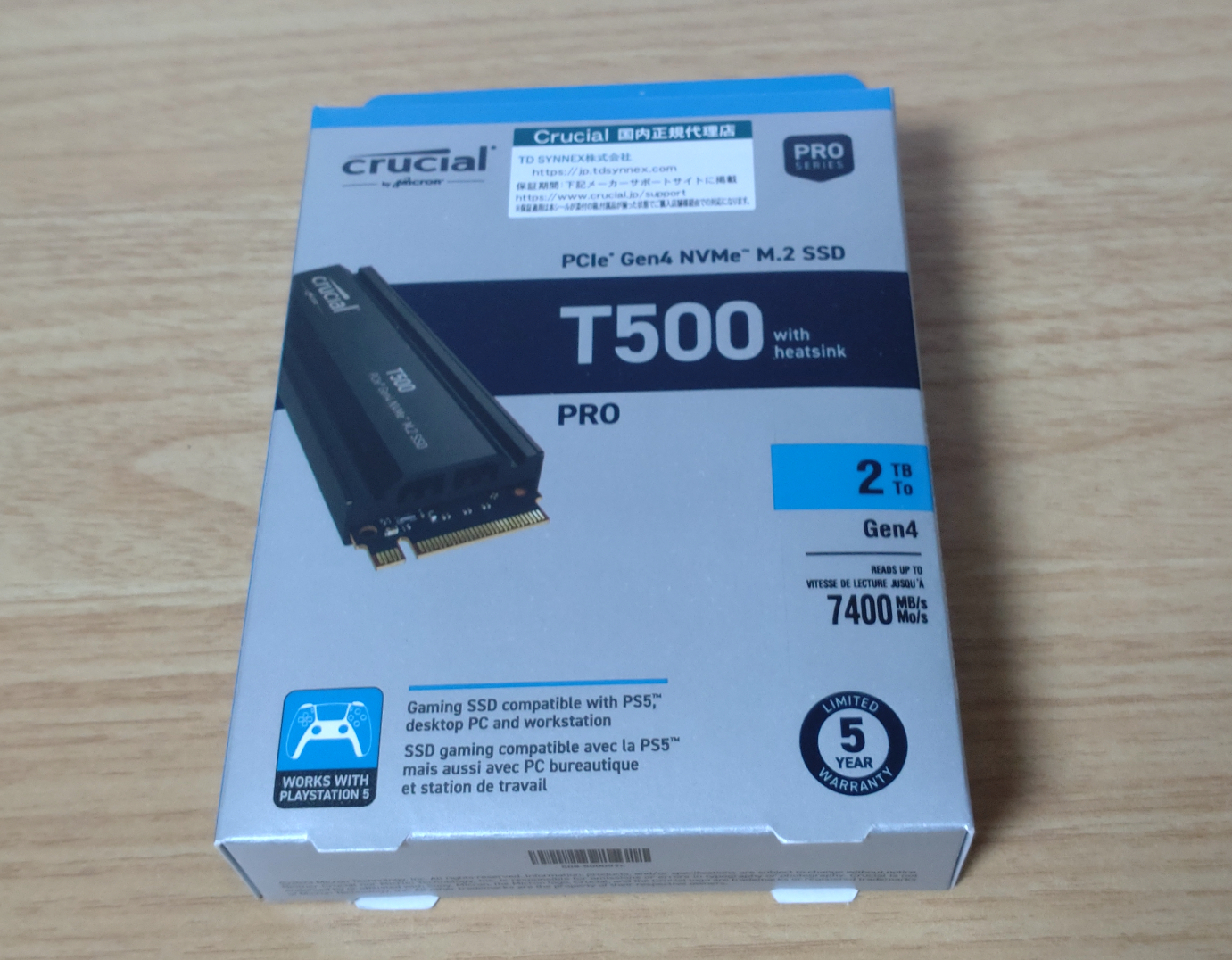

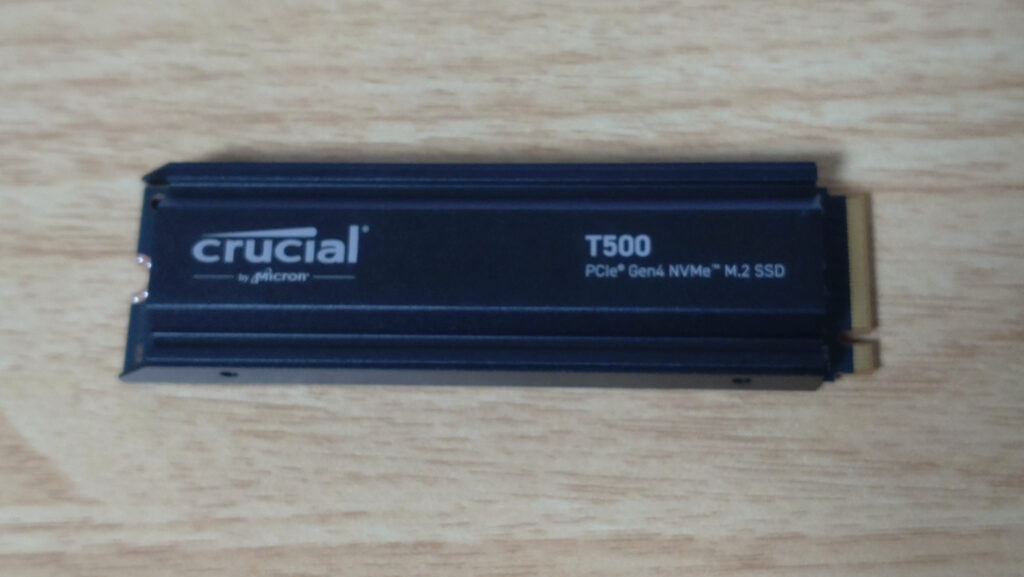

一時期、Gen4 NVMe SSDの「Crucial T500」が品薄のため、代わりにヒートシンクが付いている「Crucial T500 withヒートシンク」を購入しました。
最近のマザーボードはSSD用のヒートシンクを備えたものが多いため、マザーボード付属のSSDヒートシンクを使用するにはSSDに元から付いているヒートシンクを外さなければなりません。
しかし市販のSSD用ヒートシンクと違い、ヒートシンクがネジで固定されていません。

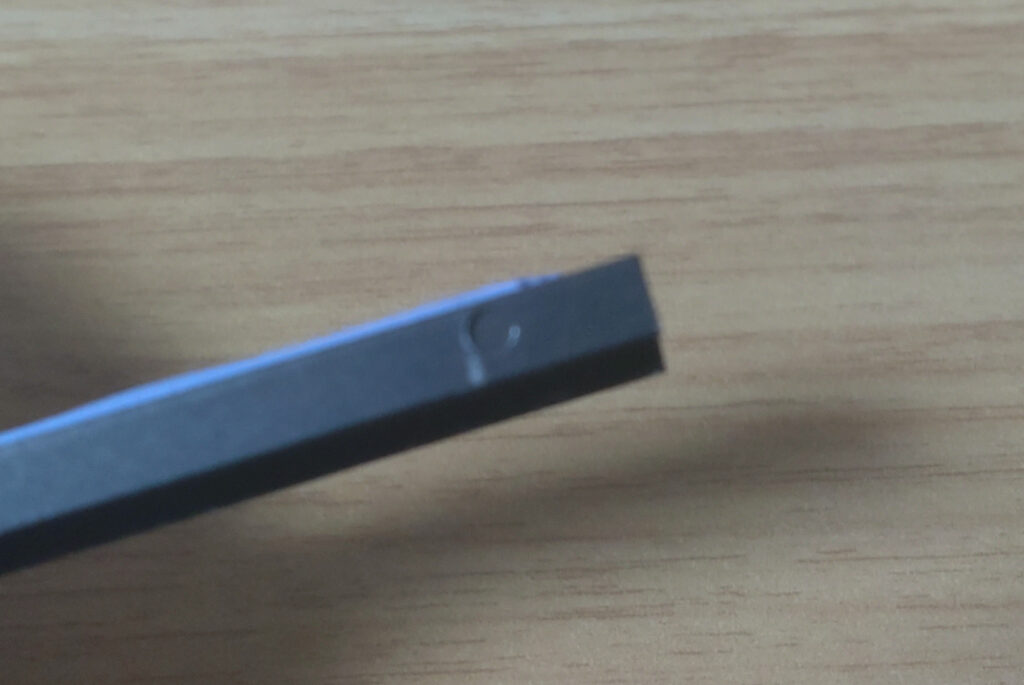

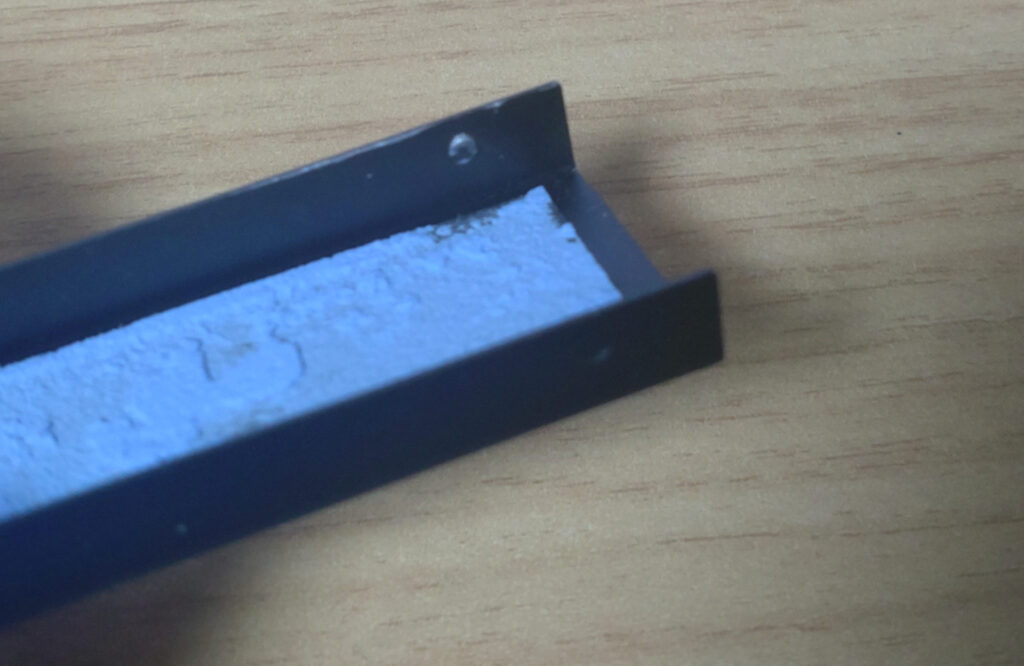

Web検索してみると「Crucial T500 withヒートシンク」はヒートシンク内側に4ヶ所小さい凹凸があり固定されているという事が分かりました。
このヒートシンク内側の「小さい凹凸」をどのように外すかというと、「スパッジャー」を使用すればよいとのことでした。

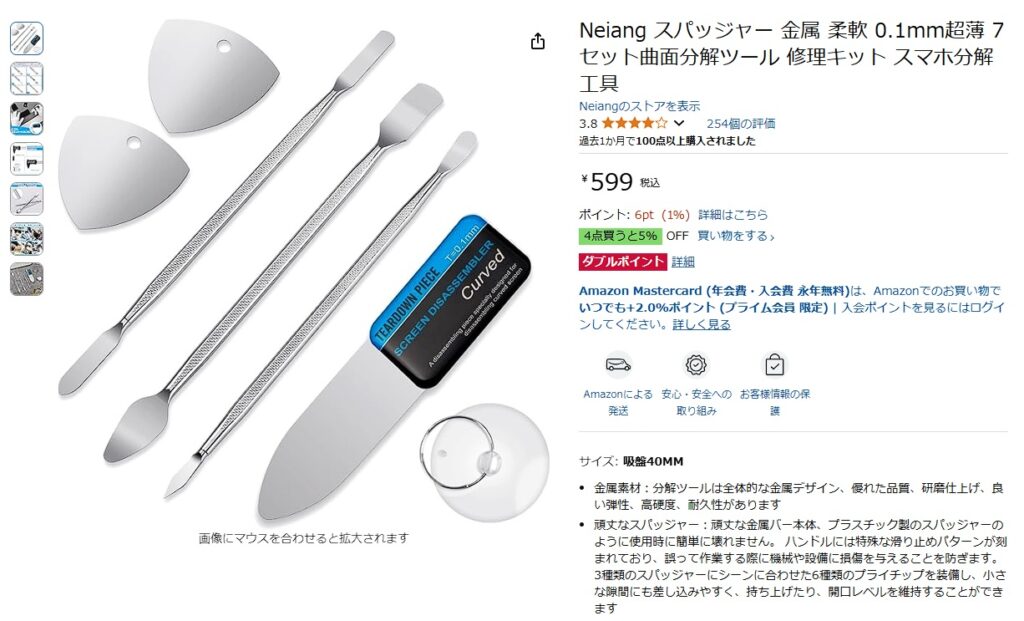

私が使用したのはAmazonで安く売っているこのスパッジャーでした。
600円ぐらいで購入できます！
スパッジャーを使用してSSD装着済みのヒートシンクを外してみる！

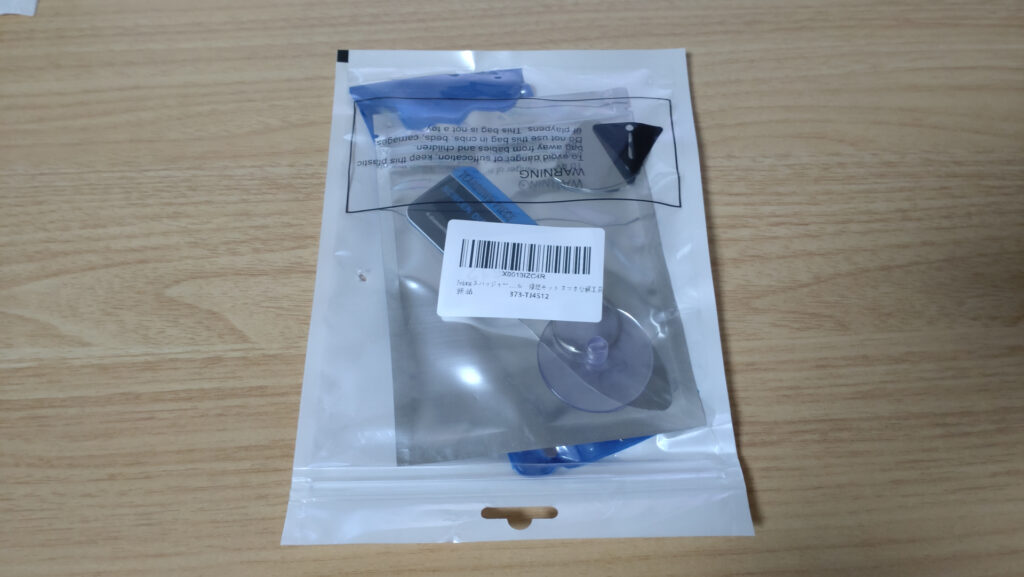

商品が届きました！

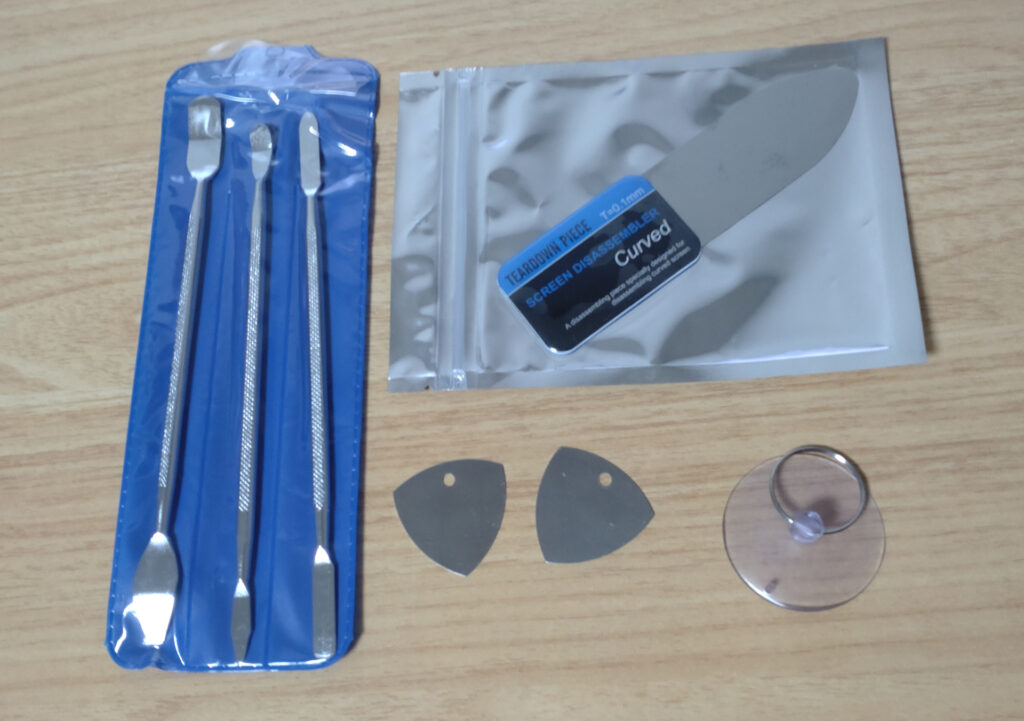

中身はこんな感じ
上記写真の真ん中下にあるギターピックみたいな道具を使用しました。
ヒートシンクのつなぎ目にギターピック（らしきもの）を差し込んでヒートシンクの凹凸部分を外しました。

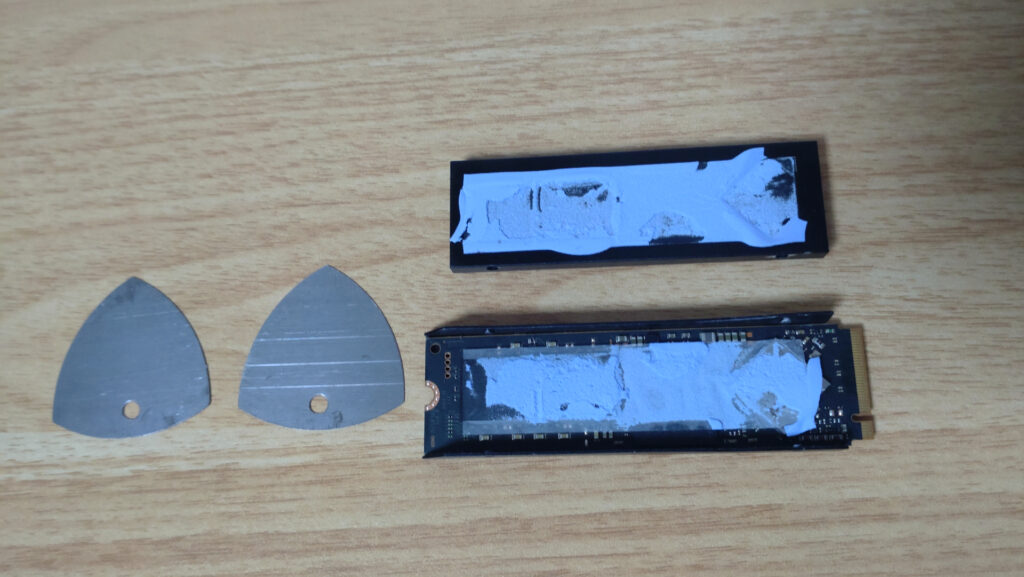

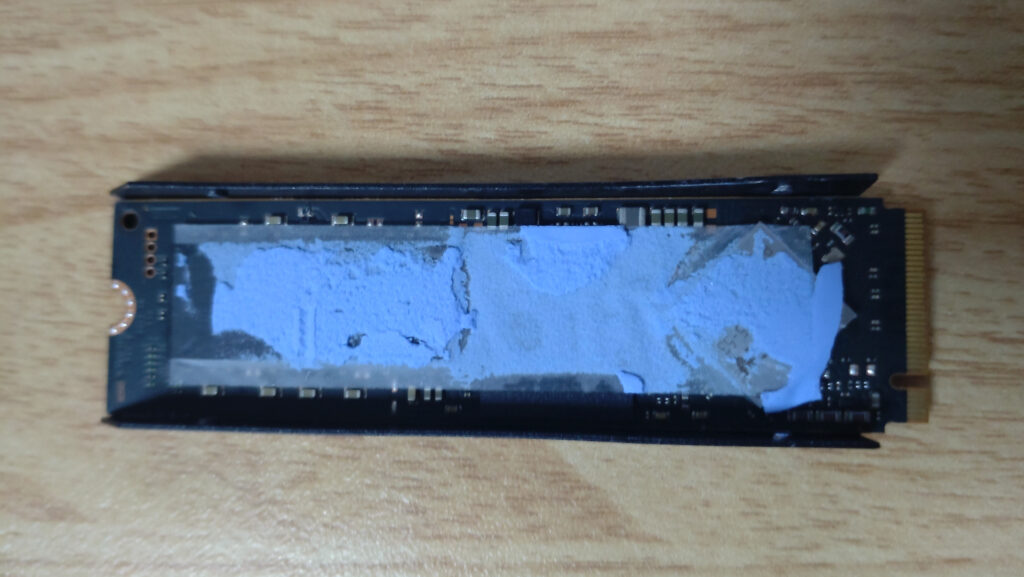

外側のヒートシンクが歪んでしまいましたが無事内側のヒートシンクを外すことが出来ました！

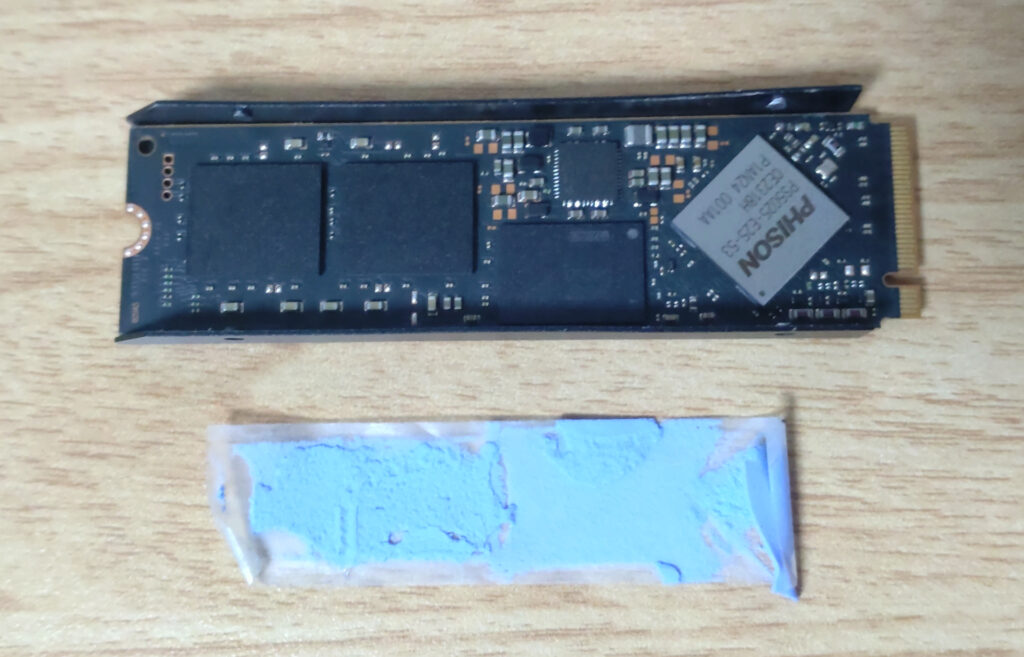

中のSSDに青色のグリスが付着しているように見えましたが、SSDとの間にシートが挟まっており簡単にグリスを取ることが出来ます。
外側のヒートシンクとSSD本体も同じようにグリスで接着されているため、

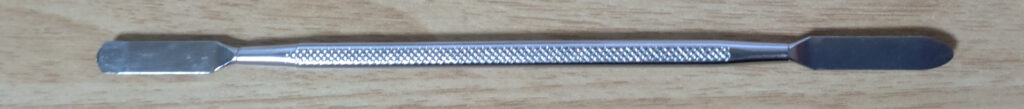

外側のヒートシンクを外すのにはスパッジャーセットに入っているこちらの道具を使用しました。
SSD本体のチップが傷つかないように、SSDと外側ヒートシンクの間に道具を突き刺して徐々に引き剥がしていきます。

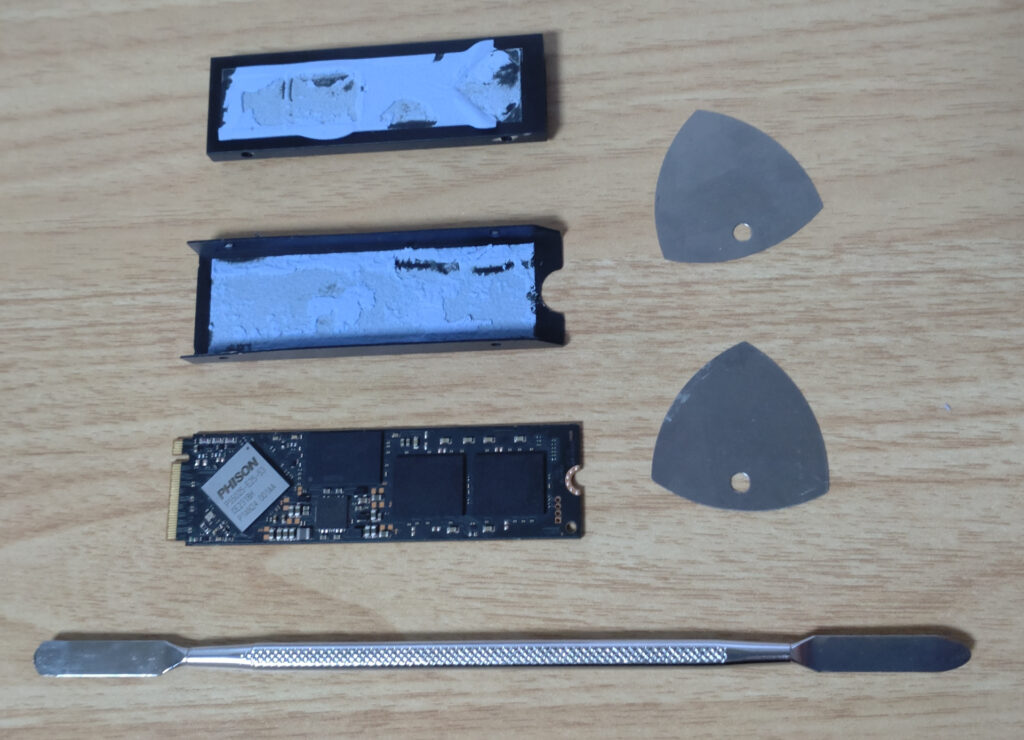

何とかSSDを取り出すことに成功しました！

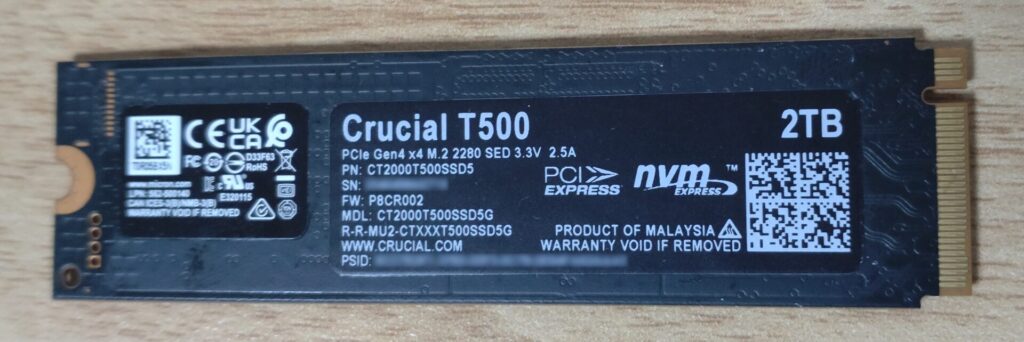

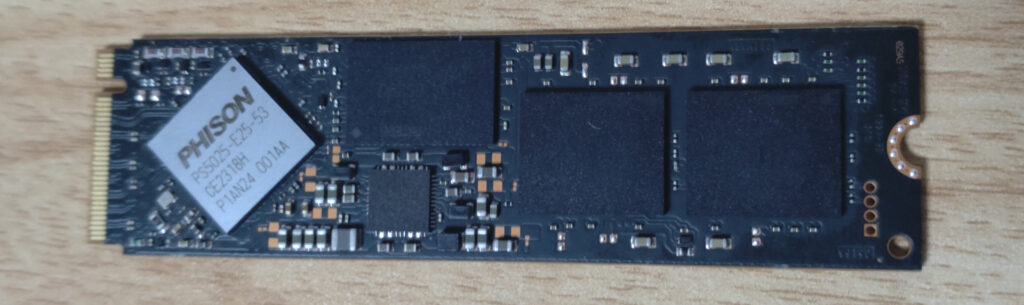

ヒートシンクを引き剥がす際にNANDや基板に傷がついていないかヒヤヒヤしましたが、目視上は大丈夫そうです。
まとめ
「Crucial T500 withヒートシンク」は外側と内側の2つのヒートシンクがネジではなく、4ヶ所の凹凸で留めてありました。
市販のスパッジャーを使用することでヒートシンクを取り外すことができました。
